DRAAIDOORVOEREN

QTIS draaidoorvoeren maken het mogelijk om een luchtdoorvoer te maken van een vaste positie naar een roterend huis die de rotatie van het wiel volgt.

QTIS levert naast oplossingen voor tractoren, ook speciale doorvoeren voor geboorde trailer-assen. Deze zijn speciaal ontwikkeld om een brug te slaan naar de assen leveranciers, om de kosten en montagetijd voor trailer OEM zo laag mogelijk te houden.

DRAAIDOORVOEREN

QTIS draaidoorvoeren maken het mogelijk om een luchtdoorvoer te maken van een vaste positie naar een roterend huis die de rotatie van het wiel volgt.

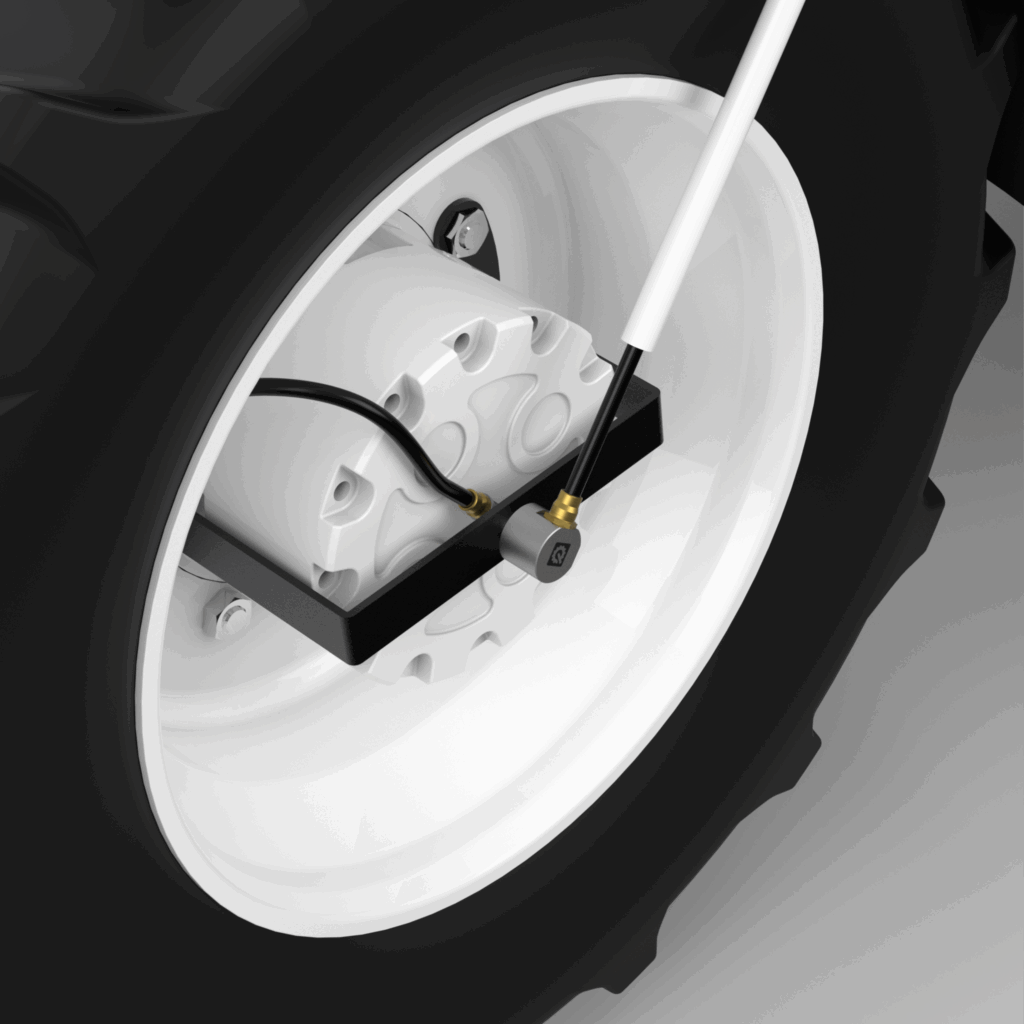

Draaidoorvoeren voor montage over het spatbord

Van onze meest verkochte modellen hebben wij voor u een selectie gemaakt. Beiden zijn voorzien van een aluminium geanodiseerde behuizing met schroefdraad, SKF kogellagers en een slijtvaste afdichting voor de beste standtijd.

Naast het basismodel (VF) bieden we drie extra behuizingen aan waarmee u de bandenspanning vrijwel nauwkeurig kunt meten tijdens het oppompen of leeglopen met behulp van een tweede luchtaansluiting. Houd er rekening mee dat de beste plaats om de druk te meten zonder invloed van de luchtstroom in de band zelf is. Zie onze TPMS-bandenspanningssensoren voor meer informatie.

Artikelnummer	Omschrijving	Downloads
QTIS-OBRJ-22025	OUTBOARD ROTARY JOINT M22X1.5	Productblad
QTIS-OBRJ-61025	OUTBOARD ROTARY JOINT G1/2	Productblad

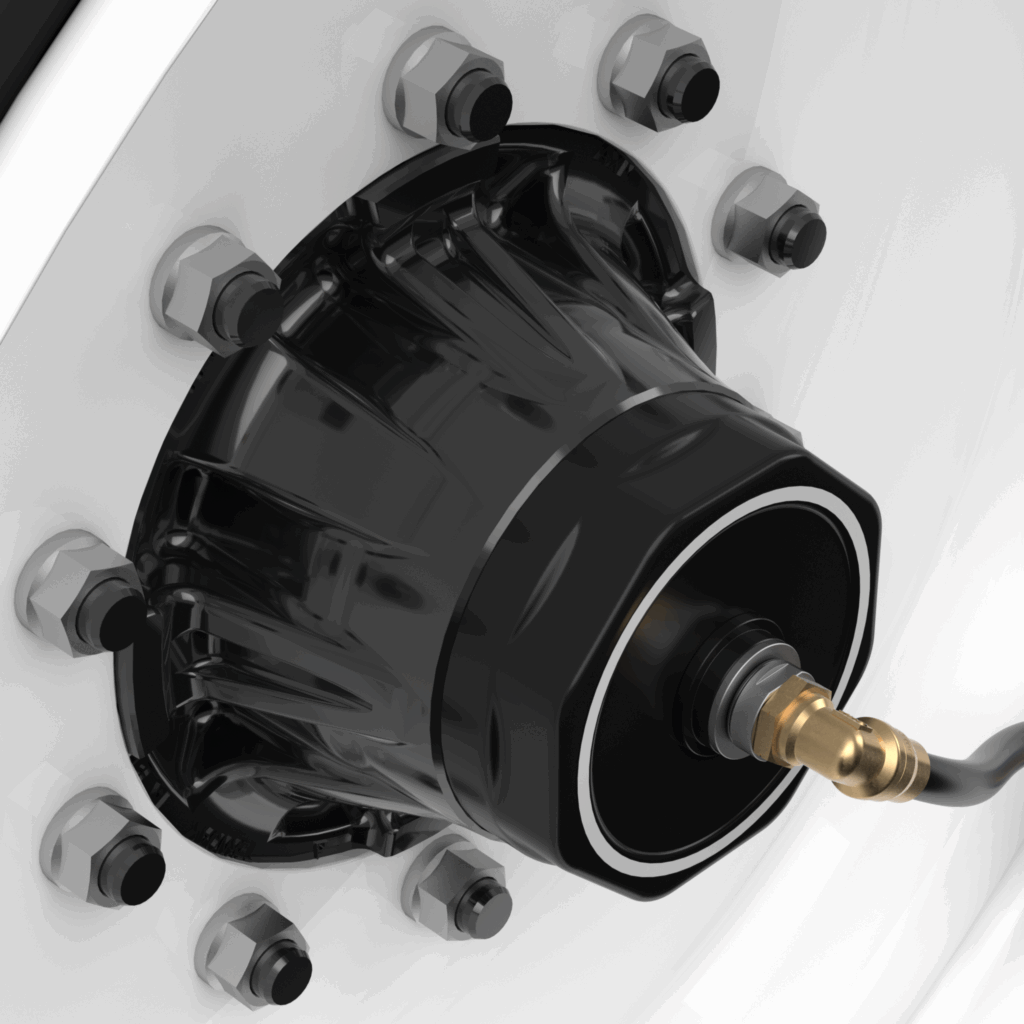

Draaidoorvoeren voor montage in de geboorde as

Trailers zijn uitgerust met voorgeboorde assen voor een eenvoudige centrale luchtaanvoer. QTIS gebruikt deze boring zonder aanvullende leidingen te hoeven monteren, dankzij het innovatieve één-leiding concept. Door het eenvoudig inschroeven van een adapter in de as, en het omwisselen van de originele naafdop voor een QTIS-AXRJ naafdop, kunt u snel en betaalbaar het ene luchtkanaal dat nodig is voor opblazen of aflaten van de band, verbinden met het velgventiel QTIS-WVA.

We hebben naafdoppen beschikbaar met M125x2 buitendraad, en met M160x2 binnendraad voor veelgebruikte as modellen. De meegeleverde fitting is geschikt voor een PA12 leiding Ø16x2mm.

Artikelnummer	Omschrijving	Downloads
QTIS-AXRJ-A	AXIAL ROTARY JOINT TYPE A	Productblad op aanvraag
QTIS-AXRJ-B	AXIAL ROTARY JOINT TYPE B	Productblad op aanvraag
QTIS-AXRJ-H	AXIAL ROTARY JOINT TYPE H	Productblad op aanvraag

Op aanvraag: STEP, BOM, installatie handleiding, offerte

Draaidoorvoeren voor montage over het spatbord

Van onze meest verkochte modellen hebben wij voor u een selectie gemaakt. Allen zijn voorzien van een aluminium geanodiseerde behuizing met G1/2” draad, SKF kogellagers en een slijtvaste afdichting voor de beste standtijd. Model 7475 heeft een zgn. mechanical seal.

Naast het basismodel (VF) hebben wij drie andere huizen waarmee u met een tweede poort zo dicht bij de band kunt komen zodat u de bandenspanning bijna correct kunt meten tijdens het opblazen of aflaten. Let op: de beste plek om de druk zonder stromingsinvloeden te meten is in de band, zie ook onze TPMS bandenspanningssensoren voor meer informatie.

Artikelnummer	Omschrijving	Downloads
QTIS-OBRJ-VF	ROTARY JOINT G1/2" CS-PTFE+C	Productblad
QTIS-OBRJ-7475	ROTARY JOINT G1/2+1/4 SIC - CG	Productblad
QTIS-OBRJ-50025	ROTARY JOINT G1/2+1/4 CS-PTFE+C	Productblad
QTIS-OBRJ-40025	ROT JOINT G1/2+1/4 CS-PTFE+C SHORT	Productblad

Draaidoorvoeren voor montage in de geboorde as

Trailers zijn uitgerust met voorgeboorde assen voor een eenvoudige centrale luchtaanvoer. QTIS gebruikt deze boring zonder aanvullende leidingen te hoeven monteren, dankzij het innovatieve één-leiding concept. Door het eenvoudig inschroeven van een adapter in de as, en het omwisselen van de originele naafdop voor een QTIS-AXRJ naafdop, kunt u snel en betaalbaar het ene luchtkanaal dat nodig is voor opblazen of aflaten van de band, verbinden met het velgventiel QTIS-WVA. We hebben naafdoppen beschikbaar met M125x2 buitendraad, en met M160x2 binnendraad voor veelgebruikte as modellen. De meegeleverde fitting is geschikt voor een PA12 leiding Ø16x2mm.

Artikelnummer	Omschrijving	Downloads
QTIS-AXRJ-A	ROTARY JOINT M160x2 - Ø16x2	Productblad (volgt)
QTIS-AXRJ-B	ROTARY JOINT M125x2 – Ø16x2	Productblad (volgt)
